|
Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | Bột trét lưỡi cối xay gió nền sợi thủy tinh. | Cuộc sống nồi: | 10 phút |
|---|---|---|---|
| Cảm ứng thời gian khô 25℃: | 0,5 giờ | Thời gian khô cứng 25℃: | 4H |
| Làm nổi bật: | Polyaspartic Coating Windmill Blade Putty,Hướng dẫn công thức bột lưỡi máy gió,Lớp phủ polyurea cho lưỡi máy gió |
||
Mô tả Sản phẩm Chi tiết
Phương pháp đóng rắn: Khô tự nhiên

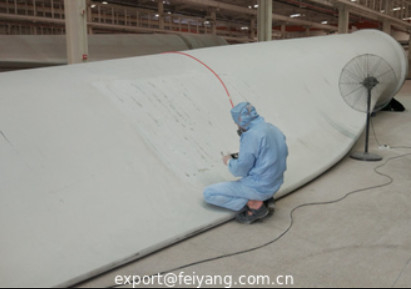

Ứng dụng: Bột trét cánh quạt tua bin trên nền sợi thủy tinh.
Đặc tính: Không VOC, đóng rắn nhanh, độ đàn hồi tốt, hiệu suất mài tốt, tương thích tốt với epoxy.
Thành phần A
| Vật liệu | Hàm lượng | Quy trình |
| F524 | 21.5 | Nghiền đến độ mịn ≤70um |
| F330 | 3 | |
| chất phân tán | 1 | |
| titan dioxit | 10 | |
| bari sulfat | 25 | |
| sàng phân tử 3A | 4.5 | |
| canxi cacbonat | 22.9 | |
| bột talc | 10 | |
| Chất kết nối silan | 1.5 | |
| Chất chống tạo bọt | 0.5 | |
| Chất làm phẳng | 0.1 | |
| Tổng cộng | 100 |
Thành phần B
| Vật liệu | Hàm lượng |
| Tolonate HDT | 20 |
| GB808A-100 | 80 |
| Tổng cộng | 100 |
Tỷ lệ
2:1 theo khối lượng.
Thông số kỹ thuật
| Thời gian sống của hỗn hợp | 10 phút |
| TVOC, g/L | ≤20 |
| Thời gian khô bề mặt | 0.5 giờ |
| Thời gian khô hoàn toàn | 4 giờ |
| Độ cứng | HB |
| Độ giãn dài | 50% |
| Độ bám dính, MPa | ≥12 |
Lưu ý
F524 có thể được thay thế bằng F420, tỷ lệ A và B cần điều chỉnh theo trọng lượng tương đương. Trọng lượng tương đương của F524 là 330.
Danh sách sản phẩm Feiyang:
hoặc Gửi email cho chúng tôi: marketing@feiyang.com.cn, feiyangjunyan@gmail.com
Tìm hiểu kiến thức về polyaspartic: Câu hỏi thường gặp về Polyaspartic
Người liên hệ: Annie Qing
Tel: +86 18307556691
Fax: 86-183-07556691
Vietnamese
