|
Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | Lớp phủ bảo vệ cạnh hàng đầu của lưỡi cối xay gió bằng sợi thủy tinh. | Cuộc sống nồi: | 40 phút |
|---|---|---|---|
| Cảm ứng thời gian khô 25℃: | 4H | Thời gian khô cứng 25℃: | 12h |
| độ bám dính: | 20mpa | ||
| Làm nổi bật: | Lớp phủ bảo vệ cánh quạt cối xay gió,Hướng dẫn lớp phủ polyurea polyaspartic,công thức lớp phủ cạnh hàng đầu |
||
Liên hệ ngay
Mô tả sản phẩm chi tiết
Phương pháp đóng rắn: Khô tự nhiên

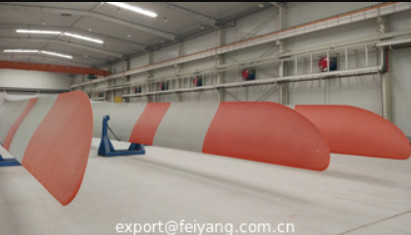

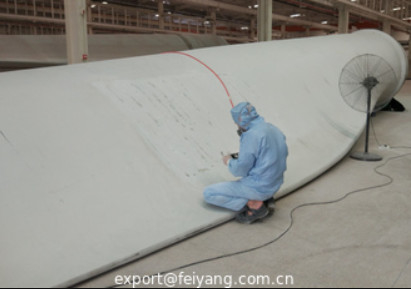

Ứng dụng: Lớp phủ bảo vệ cạnh dẫn cánh tuabin gió trên nền sợi thủy tinh.
Đặc tính: Hàm lượng rắn cao, VOC thấp, độ giãn dài và độ bền kéo cao, chống xói mòn do mưa và chống chịu thời tiết tốt, độ linh hoạt tuyệt vời ở nhiệt độ thấp, hiệu suất giữ gìn tốt sau khi lão hóa.
Thành phần A
| Nguyên liệu | Hàm lượng | Quy trình |
| F524 | 27 | Nghiền đến độ mịn ≤30um |
| F420 | 13 | |
| Chất phân tán | 1 | |
| Titanium dioxide | 41.5 | |
| Sàng phân tử 3A | 5 | |
| Chất chống lắng | 0.4 | |
| N-butyl acetate | 10 | |
| 1130 | 1 | |
| 292 | 0.5 | |
| Chất chống tạo bọt | 0.4 | |
| Chất làm phẳng | 0.2 | |
| Tổng cộng | 100 |
Thành phần B
| Nguyên liệu | Hàm lượng |
| Tolonate HDT LV | 8 |
| GB925-85 | 85.5 |
| N-butyl acetate | 6 |
| Chất hút nước | 0.5 |
| Tổng cộng | 100 |
Tỷ lệ
1:1 theo khối lượng
Thông số kỹ thuật
| Thời gian sống của hỗn hợp | 40 phút |
| TVOC, g/L | ≤200 |
| Thời gian khô bề mặt | 4 giờ |
| Thời gian khô hoàn toàn | 12 giờ |
| Độ cứng | |
| Độ giãn dài | 400% |
| Độ bám dính, MPa | 20 |
| QUVB | 3000 giờ |
| Giá trị mài mòn CS17, 500g500r, mg | 6 |
Ghi chú
F524 có thể thay thế bằng F420, tỷ lệ A và B cần điều chỉnh theo trọng lượng tương đương. Trọng lượng tương đương của F524 là 330.
Danh sách sản phẩm Feiyang:
Tìm hiểu kiến thức về Polyaspartic: Câu hỏi thường gặp về Polyaspartic
Nhận báo giá
hoặc gửi email cho chúng tôi: marketing@feiyang.com.cn, feiyangjunyan@gmail.com
Người liên hệ: Annie Qing
Tel: +86 18307556691
Fax: 86-183-07556691
Vietnamese
